Bơm bánh răng thủy lực chuyển đổi năng lượng cơ quay thành năng lượng chất lỏng thủy lực. Hiểu rõ hiệu suất thể tích, ma sát cắt chất lỏng, giảm tiếng ồn và bảo trì phòng ngừa sẽ đảm bảo hiệu suất bơm lâu dài trong máy móc di động.

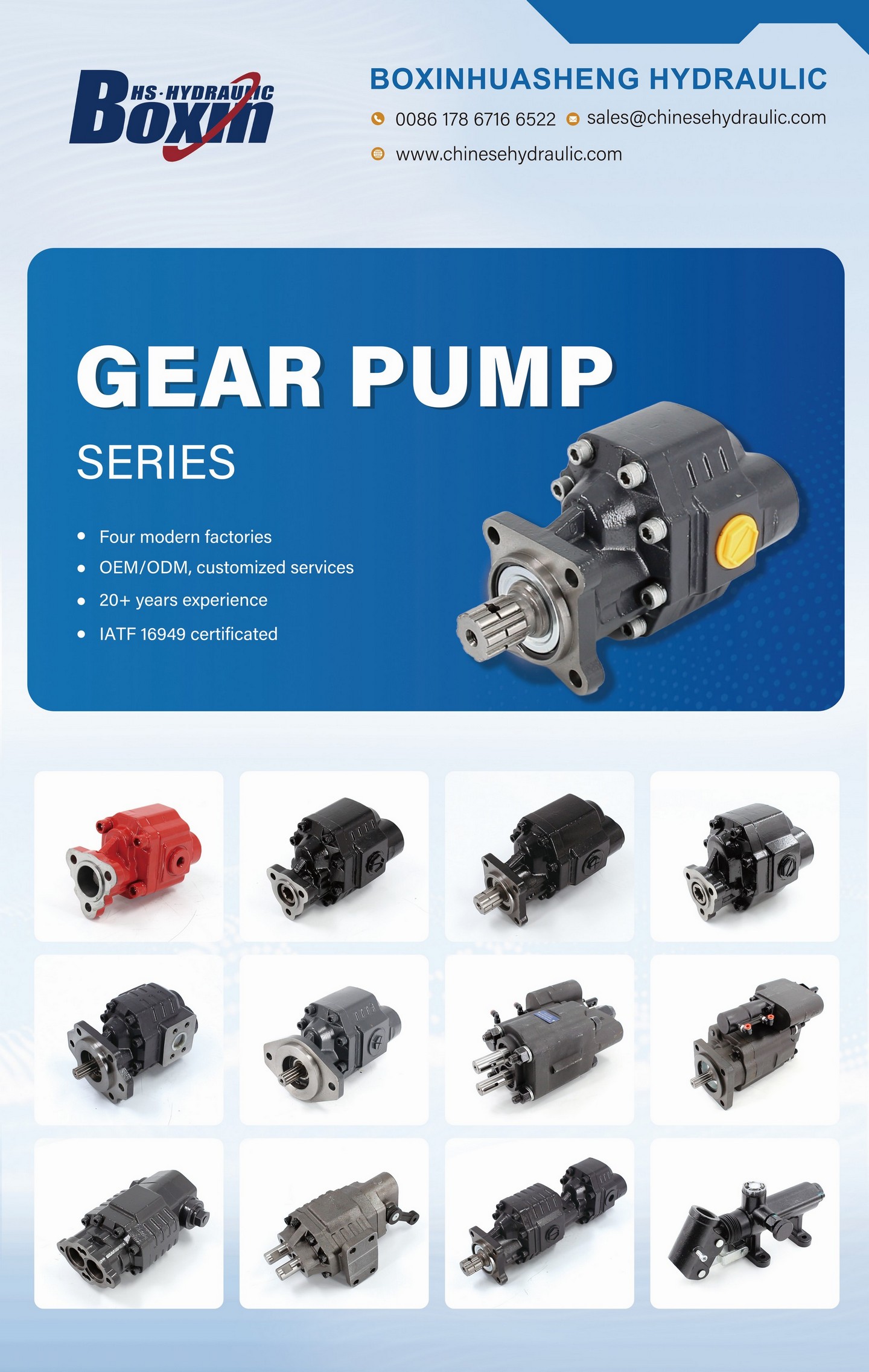

Hình 1: Bơm bánh răng ngoài cao áp và bơm piston hướng trục do Công nghệ thủy lực Boxinhuasheng sản xuất.
1. Cơ học của bơm bánh răng ngoài
Bơm bánh răng ngoài sử dụng hai bánh răng chia lưới (một bánh răng dẫn động nối với trục đầu vào và một bánh răng dẫn động) được bọc trong vỏ bằng gang hoặc nhôm có dung sai gần. Khi các bánh răng quay, chất lỏng đi vào túi hút, bị mắc kẹt giữa các răng bánh răng và lỗ vỏ, và được mang theo chu vi bên ngoài đến buồng thoát áp suất cao. Các bánh răng quay, tạo ra sự giãn nở thể tích ở đầu vào để hút chất lỏng vào và sự co lại thể tích ở đầu ra để đẩy chất lỏng ra ngoài.
2. Hiệu suất thể tích, cơ học và tổng hiệu suất
Hiệu suất tổng thể của bơm bánh răng là tích của hiệu suất thể tích và hiệu suất cơ học của nó:
- Hiệu suất thể tích (η_v): Đánh giá rò rỉ đường vòng bên trong (trượt) từ đầu ra áp suất cao trở lại đầu vào áp suất thấp. Tính như sau:
η_v = Q_thực tế / Q_theo lý thuyếtĐộ trượt tăng theo áp suất vận hành và nhiệt độ chất lỏng. Bơm bánh răng chất lượng cao duy trì hiệu suất thể tích từ 88% đến 94% bằng cách sử dụng các tấm đẩy bên chịu áp lực. - Hiệu suất cơ học (η_m): Đo tổn thất năng lượng do ma sát cơ học trong vòng bi, bánh răng và lực cắt dầu. Hiệu suất thể tích và hiệu suất cơ học phải được cân bằng; khe hở chặt hơn cải thiện hiệu suất thể tích nhưng tăng ma sát và giảm hiệu suất cơ học.
Hình 2: Gia công bánh răng CNC chính xác và kiểm tra thể tích tự động cho máy bơm thủy lực tại nhà máy Boxinhuasheng.
3. Kiểm soát giảm tiếng ồn và tạo bọt
Bơm bánh răng có thể tạo ra tiếng ồn do bẫy áp suất tại điểm lưới bánh răng, hiện tượng xâm thực chất lỏng và rung động cấu trúc. Các thiết kế hiện đại kết hợp các rãnh giảm hướng tâm và hướng trục trong các tấm đẩy để giải phóng chất lỏng bị mắc kẹt trước khi nó trải qua các đợt nén. Để ngăn chặn hiện tượng xâm thực, vận tốc chất lỏng ở đường vào phải được duy trì dưới 1,2 m/s và độ nhớt của dầu phải duy trì trong khoảng 15 đến 100 cSt ở nhiệt độ làm việc.
4. Sức mạnh sản xuất máy bơm bánh răng Boxinhuasheng
Tại Boxinhuasheng, việc sản xuất bơm bánh răng tận dụng các tiêu chuẩn ô tô IATF 16949 và hơn 25 năm kỹ thuật chính xác. Khuôn viên rộng 68.000 m2 của chúng tôi ở Thanh Châu, Trung Quốc được trang bị hơn 260 thiết bị gia công CNC tiên tiến, cho phép mài bánh răng trong nhà, xử lý nhiệt cacbon hóa và mài giũa kim cương.100% bơm bánh răng trải qua thử nghiệm mô phỏng khối lượng công việc động, kiểm tra tốc độ dòng chảy, hiệu suất thể tích và duy trì áp suất trước khi vận chuyển đến OEM ở hơn 80 quốc gia.
